Individualice los costos de calefacción - estudio de caso
INDIVIDUALICE LOS COSTOS DE CALEFACCIÓN CON EL WEBDYNEASY W M-BUS 868MHz
El deber de implementar un sistema de Coste de Calefacción Individualizado se basa en los artículos 9, 11 y 13 de la Directiva Europea de Eficiencia Energética. Dieciséis países han promulgado el artículo 9 de la Directiva de eficiencia energética en la legislación nacional, incluida Francia como parte de la Ley ELAN. A partir de ahora, toda vivienda en unidades de vivienda colectiva debe estar equipada con un dispositivo utilizado para conocer y controlar el consumo energético. Esto es parte de la individualización de los costes energéticos.
DESAFÍO
El programa de individualización de los costes de calefacción, refrigeración y agua caliente sanitaria tiene como objetivo concienciar a los ocupantes de los edificios de apartamentos sobre su consumo energético mediante el cálculo de sus facturas utilizando su consumo real. Este consumo se calcula mediante dispositivos que determinan cuánto calor o frío se utiliza dentro de cada vivienda.
Actualmente hay dos soluciones principales disponibles:
- Contadores de energía térmica individuales.
Se instalan con carácter prioritario contadores individuales de energía térmica. Se colocan en la entrada de las viviendas y se utilizan para medir la cantidad de calor o frío que se utiliza directamente. Se requiere un metro por cada vivienda. - Los dispositivos de distribución de costes de calefacción.
Cuando no es económicamente viable ni técnicamente imposible instalar contadores individuales, se instalan dispositivos de distribución de costes de calefacción. Se colocan directamente sobre los radiadores. Miden la diferencia de temperatura entre el radiador y la habitación y, por lo tanto, calculan cuánto calor se utiliza de manera efectiva.
Estos dispositivos están especialmente adaptados a edificios con circuitos verticales de distribución de agua caliente.
TECNOLOGÍA
El protocolo de radio punto a punto W M-Bus que usa 868Mhz se usa tradicionalmente en Smart Metering y Smart Buildings, particularmente por su consumo relativamente moderado.
El Wireless M-Bus es un protocolo estandarizado. Este aspecto es fundamental a la hora de elegir una solución, ya que en particular asegura la compatibilidad entre todos los fabricantes.
Este protocolo se basa en una red privada no operada. Para funcionar, una red Wireless M-Bus requiere hubs (o puertas de enlace) que permitan la conexión entre todos los sensores y un sistema de información remoto.
En campo libre, las distancias que pueden cubrirse potencialmente entre un sensor y el concentrador son del orden de un km.
SOLUCIÓN WEBDYN

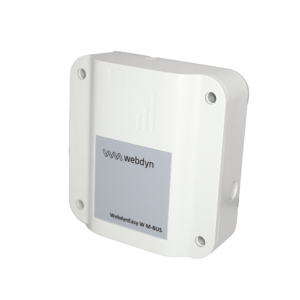

Webdyn propone un centro de datos que permite implementar soluciones de costos de calefacción individualizadas en viviendas colectivas nuevas y existentes sin ninguna restricción. El gateway
WebdynEasy W M-Bus 868MHz está diseñado para redes inalámbricas que utilizan tecnología de radio Wireless M-Bus. Sus principales funciones son la recopilación autónoma de datos de medidores o sensores inalámbricos M-Bus.
Esta tecnología es energéticamente eficiente, la vida útil de la batería del concentrador puede superar los 10 años. Es un producto LTE-M y una instalación BLE fácil mediante la aplicación WebdynEasy descargada de forma gratuita para Android.
Una vez instalado, el producto es autónomo en energía y la implementación puede iniciarse automáticamente o mediante un imán.
Dependiendo de la configuración, el hub utiliza ventanas de escucha regulares para registrar los fotogramas emitidos por los medidores y los sensores W M-Bus. El concentrador carga regularmente archivos de datos al servidor FTP mediante el teléfono celular o la red LTE-M.
BENEFICIOS
- Costos de mantenimiento reducidos
- Eficiencia energética optimizada
- Consumo anticipado de fluidos múltiples
- Energía autónoma
- Las lecturas de los instrumentos de medición (contadores individuales, dispositivos de distribución de costes de calefacción) se toman sin entrar en locales privados.
- Ahorro de energía y facturas más bajas para los ocupantes
Ingresar el modo de conexión «ethernet» o «módem»:
En el caso de una configuración por ethernet, tener el cuidado de que los parámetros IP sean compatibles con el acceso al servidor según la configuración de la red local del concentrador. En el caso de una conexión por ethernet, la configuración debe ser compatible con la topología de la red local del concentrador para que pueda acceder a los servidores. Esta configuración se hace a través de la página de configuración «Networks» (ver capítulo 3.2.2.3: «Redes (Networks)«).
En el caso de una conexión por módem, la configuración del módem debe ser correcta antes de poder efectuar una conexión. Esta configuración se hace en la página de configuración «Modem» (ver capítulo 3.2.2.4: «Módem«).
Los parámetros de los servidores a configurar como mínimo son los siguientes:
Por lo tanto, hay que los campos: «Interface», «Type», «Server type», «Address», «Port», «Login» y «Password».
Los otros campos se pueden dejar a los valores por defecto, a condición de que los repertorios hayan sido creados antes correctamente. (Ver capítulo 3.1.2 : «Archivos de configuración« para más detalles.
Esperar. El concentrador arrancará con su configuración de fábrica.
