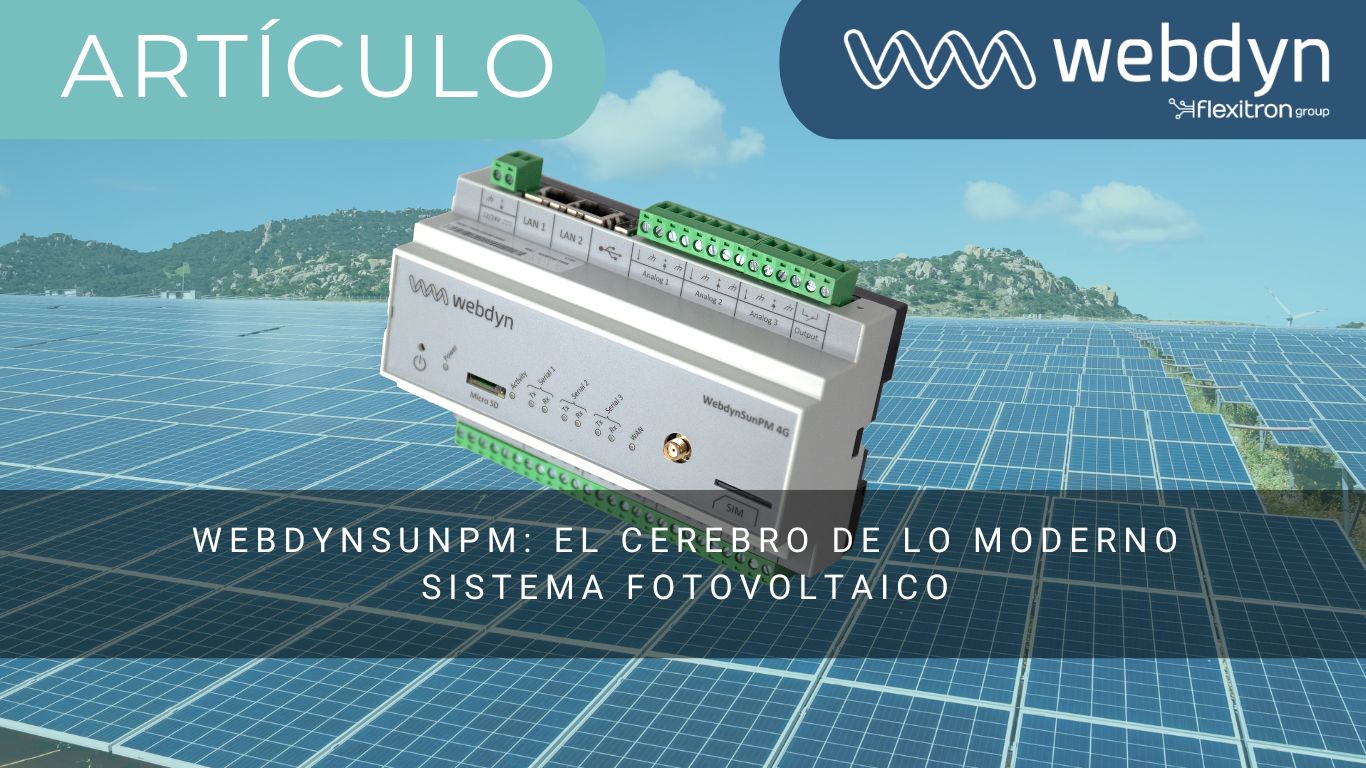

WebdynSunPM, el cerebro de la instalación fotovoltaica moderna
Bright Sunday News ES visual

Optimizar el autoconsumo industrial
Banner_News Web_KARE_ES

KARE, la nueva plataforma de gestión de dispositivos
Intersolar Europe Banner

¡Webdyn estará presente en Intersolar Europe 2025 en Múnich, en el pabellón francés!
Nuevo EasyDot

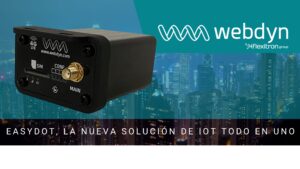

Easydot, la nueva solución IoT todo en uno
News web_New GUI_ES

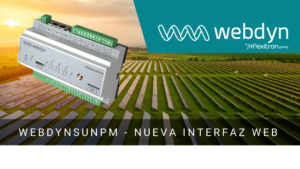

Nueva interfaz gráfica WebdynSunPM
Picture caso estudio Tanktel

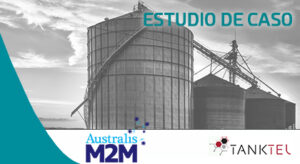

Optimización de la recogida de datos y monitorización de Tanktel con Webdyn EasyTunnel AUS

Soluciónes IoT de vanguardia en la feria ENLIT Europa

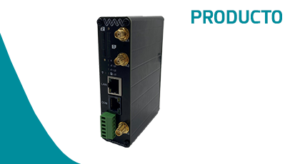

EasyRouter, el nuevo dispositivo IoT de conexión industrial

Radares de control de velocidad y cámaras de gestión del tráfico

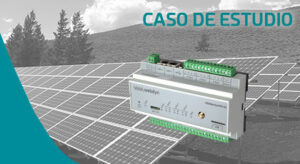

Cómo anticipar los precios negativos de la electricidad

EasyTunnel, el nuevo dispositivo IoT

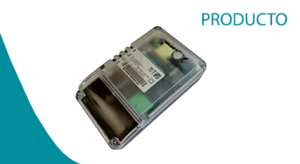

MTX-StarEnergy-E – Nuevo módem industrial de IoT

Monitorización de centro de procesamiento de datos

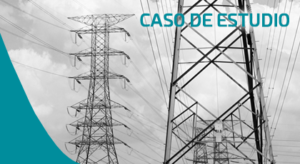

Monitorización de la red eléctrica

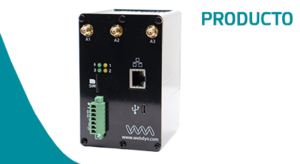

Nuevo ExpertLoRaWAN

Autoconsumo de Energía Solar en Carrefour

Monitorización de cintas transportadoras

Nuevo gateway WebdynSunPM

Reducir su impacto ambiental con Eco Co2 y Webdyn

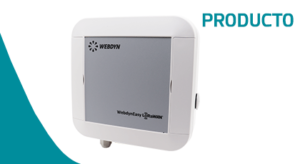

Nuevo gateway WebdynEasy LoRaWAN

DIANA, el prototipo autónomo de SEAT S.A y el MTX-Router-EOS de Webdyn

Nuevo MTX-Router-EOS 5G

Monitorización de canales de agua en Perú

Costos de calefacción individualizados: estudio de caso

Baeren.io recomienda WebdynEasy W M-Bus 868MHz para aplicaciones de edificios inteligentes

MTX se une a Webdyn para una nueva identidad de marca

¿Tiene alguna pregunta? ¿Necesita un presupuesto? Póngase en contacto con nosotros para solicitar un presupuesto.

  • Este campo es un campo de validación y debe quedar sin cambios.

Anexos y otros documentos

Información importante

Otros documentos

Notas de aplicación

Product End of Life Cycle

Archivo



Anexos y otros documentos

Product end of life cycle

Preguntas frecuentes

No, el concentrador no es capaz de descifrar los datos del equipo WM-BUS porque no tiene una caja fuerte a bordo que garantice la seguridad de las claves de cifrado de su equipo. Los datos recuperados son depositados sin modificación (sin descifrar) por el concentrador en su servidor remoto.
Verificar estos puntos en este orden:
  • el nivel de la pila: si la pila está demasiado baja o vacía, el producto no funcionará correctamente o para nada.
  • El nivel de recepción del módem: una mala señal a nivel del módem también puede impedir al concentrador guardar los archivos. Ver para desplazar el producto o instalar una antena externa para mejorar la calidad de la señal.
  • El último archivo de configuración: un archivo incorrecto de configuración puede bloquear el producto.

A distancia, verificando los archivos guardados periódicamente si la configuración del producto se ha realizado correctamente.

A proximidad, pasando el imán por encima del producto, usted escuchará sonar 3 bips cortos.

Reemplazar el producto e inyectar la configuración del antiguo producto en el nuevo. Si se utiliza una lista blanca, no olvidar inyectarla también en el nuevo producto.

Anexos y otros documentos

APPLICATION NOTES



PRODUCT END OF LIFE CYCLE

Anexos y otros documentos

Annexes et autres documents

Anexos y otros documentos

Anexos y otros documentos

Anexos y otros documentos

Anexos y otros documentos

Anexos y otros documentos

Anexos y otros documentos

Anexos y otros documentos

Anexos y otros documentos

Anexos y otros documentos

Product End of Life Cycle

Preguntas frecuentes

CONFIGURACIÓN DE LA PASARELA WEBDYNSUN

  • Comience por comprobar que los parámetros IP de su ordenador son compatibles con la dirección «IP» de la WebdynSun (por defecto: 192.168.1.12).
  • Luego, inicie un navegador web (Firefox o IE) e introduzca la dirección IP de la WebdynSun en la barra de direcciones. Se mostrará una página de autenticación:

Los accesos por defecto son:
Nombre de usuario: userhigh
Contraseña: high

  • Haga clic en «conectar» 

Hay dos tipos de configuración: a través de la interfaz web y por SMS.

Configuración a través de la interfaz web:

1/ Acceda a la página de configuración con la dirección IP del concentrador (por defecto 192.168.1.12)
2/ Vaya a la pestaña Configuración.
3/ Seleccione el modo de conexión: Ethernet o módem:

En el caso de una conexión a través de la red local (Ethernet):

  • Edite los parámetros IP de la WebdynSun asignándole una dirección compatible con la red.

Tenga en cuenta que todos los campos deben completarse según la configuración de su red local.

En el caso de una conexión a través de la red GPRS (Módem):

  • Modifique los parámetros de conexión del módem GPRS, basándose en los parámetros proporcionados por su operador de telefonía móvil.

4/ Edite los parámetros del servidor FTP.

5/ Valide las modificaciones.
6/ Reinicie la pasarela WebdynSun para que se tengan en cuenta los nuevos parámetros.
7/ En el menú, haga clic en la pestaña «instalación», luego en la subpestaña «conexión» e inicie la conexión.

Configuración por SMS:
Este modo de configuración requiere el uso de una tarjeta SIM activa con una opción de datos y un código PIN, que debe ser «0000» o desactivado (uno u otro).
La tarjeta SIM debe estar insertada antes de encender el producto.
Una vez encendido el producto, envíe los SMS siguientes al número de la tarjeta SIM insertada:

SMS de configuración del APN:
Tras reemplazar los campos genéricos por los de su operador, envíe el SMS* siguiente:
apn=apn_name;usr=user_name;pwd=password;

Reemplace los campos del SMS anterior con la siguiente información:

  • apn_name: Nombre del APN proporcionado por su operador de telefonía móvil
  • user_name: Identificador APN proporcionado por su operador de telefonía móvil
  • password: Contraseña APN proporcionada por su operador de telefonía móvil

SMS para la configuración FTP:
Tras reemplazar los campos genéricos por los de su servidor FTP, envíe el SMS* siguiente:
Ftp=server_name:user_name:password:port;

Reemplace los campos del SMS anterior con la siguiente información:

  • server_name: Dirección del servidor FTP
  • user_name: Identificador de la cuenta FTP
  • Password: Contraseña de la cuenta FTP
  • Port: Puerto del servidor FTP (puerto por defecto 21)

SMS de conexión:
Envíe por SMS* la palabra «connect» para iniciar una conexión con el servidor FTP

*Atención: el formato del SMS debe ser estrictamente idéntico al anterior (ej.: sin espacios entre caracteres)

USO GENERAL DE LA PASARELA WEBDYNSUN

Hay 2 métodos para resetear la pasarela.

Si el modo de conexión es Ethernet:

  • Desconecte la toma de red
  • Retire la cubierta
  • Desconecte la batería
  • Ponga el dip Switch 2 presente en la tarjeta de la WebdynSun en la posición «ON»
  • Inicie la WebdynSun conectándola a la toma de red
  • Espere hasta que todos los leds parpadeen y luego dejen de parpadear (de 3 a 5 min).
  • Desconecte la toma de red
  • Vuelva a poner el dip Switch 2 en «OFF» 
  • Vuelva a conectar la batería
  • Vuelva a conectar la toma de red, la WebdynSun se inicia normalmente.

Si hay una tarjeta SIM insertada en el concentrador:

  • Envíe un SMS que contenga la palabra «factory» al número de la tarjeta SIM insertada.

Nota: El reset de la pasarela restaura la configuración a su estado original. Tenga en cuenta que se conservarán los datos, pero no la configuración específica. Por tanto, todos los parámetros deben volver a configurarse.

Es posible enviar comandos a los equipos conectados, excepto a ciertos inversores o esclavos Modbus que no aceptan solicitudes de escritura.

Para los equipos que lo permitan, es posible crear archivos de comando en el servidor FTP.

La capacidad de memoria de la WebdynSun es de aproximadamente 100 MB.

En caso de no tener acceso al servidor remoto, el concentrador WebdynSun puede almacenar los datos durante varios meses.

El tiempo máximo de almacenamiento de datos varía según la cantidad de datos que se recopilen.

El tiempo medio de registro varía entre 3 y 4 meses.

La vida útil media de la batería es de 5 años.

Puede variar según el entorno de instalación.

Sí, pueden enviarse datos a un autómata si este integra el protocolo Modbus.

El archivo de configuración «Report» permite al concentrador WebdynSun escribir automáticamente los valores leídos en un esclavo Modbus.

Todos nuestros productos tienen una garantía de 2 años.

Para más información, consulte nuestras condiciones generales de venta.

Los archivos cargados por la pasarela WebdynSun están comprimidos en formato Gz.

Los datos contenidos en estos archivos están estructurados en formato csv.

El volumen de datos depende de los archivos intercambiados.

El promedio es de alrededor de 5 MB por mes y varía para cada instalación.

 COMPATIBILIDAD DE LOS INVERSORES CON LA PASARELA WEBDYNSUN

Es posible conectar inversores de diferentes marcas en el puerto RS485(B) o mediante el puerto Ethernet si el protocolo de los inversores se basa en el protocolo Modbus (RTU o TCP).

Sin embargo, no es posible conectar onduladores de diferentes marcas en el mismo puerto RS485(A).

Para obtener la lista de inversores compatibles, consulte la página de producto de la pasarela de datos WebdynSun.

  • Compruebe si se ha seleccionado el protocolo de inversor correcto antes de iniciar la detección:

  • Compruebe el cableado y la configuración de los inversores basándose en los anexos de los inversores.
  • Compruebe que los inversores no estén en modo OFF o stand-by.
  • Compruebe que los terminales de fin de línea del bus RS 485(A) estén activados.

COMPATIBILIDAD CON LOS EQUIPOS MODBUS

Sí, hay que configurar el equipo a conectar y crear su archivo de definición Modbus.

La configuración se basa principalmente en los parámetros de serie de bus RS485 o los parámetros IP.

Sí, es posible conectar diferentes equipos Modbus en el mismo puerto RS485 (B).

Sin embargo, para que se comuniquen entre sí, deben tener los mismos parámetros de comunicación (parámetros de bus o parámetros IP compatibles).

Appendices and other documents

Appendices and other documents

Appendices and other documents

Appendices and other documents

Anexos y otros documentos​

Appendices and other documents

Anexos y otros documentos

  • ADVERTENCIA: Para la versión antigua con TARJETA SIM el código pin es 0000 puedes actualizar en esta versión. Para el segundo caso: cuando inserta una TARJETA SIM con un código PIN, se usa 0000 en esta versión (4.07.02). No se permite bajar a una versión anterior.


PRODUCT END OF LIFE CYCLE

Anexos y otros documentos

  • ADVERTENCIA: Para la versión antigua con TARJETA SIM el código pin es 0000 puedes actualizar en esta versión. Para el segundo caso: cuando inserta una TARJETA SIM con un código PIN, se usa 0000 en esta versión (4.07.02). No se permite bajar a una versión anterior.


PRODUCT END OF LIFE CYCLE

Anexos y otros documentos

Preguntas frecuentes

Anexos y otros documentos

Preguntas frecuentes

Anexos y otros documentos

Preguntas frecuentes

Anexos y otros documentos

Preguntas frecuentes

CONFIGURACIÓN DE LA PASARELA WEBDYNRF

  • En caso de que el archivo se elimine de la carpeta después de conectar el concentrador WebdynRF, el problema suele deberse a un error de formato de archivo. Los archivos de configuración y comando deben respetar el formato descrito en los archivos de esquema (XSD). Para comprobar la coherencia de un esquema, abra el archivo XML con el editor de texto Notepad++ e instale el complemento «XML Tool». Luego copie el archivo XSD correspondiente al archivo XML en la misma carpeta y seleccione en XML Tool «Validate now». Deben mostrarse los errores detectados por la herramienta.
  • En caso de que el archivo no se elimine del servidor, el problema más común es que el archivo no se ha guardado en la ubicación correcta. El archivo debe estar disponible en el servidor en la carpeta «INBOX», y en la subcarpeta que lleva el nombre del identificador único (UID) del producto (ejemplo «/INBOX/0045CE/»).

USO GENERAL DE LA PASARELA WEBDYNRF

La cantidad de datos intercambiados en la red GPRS varía según la configuración. No obstante, puede estimarse un consumo de unos 5 MB / mes.
El concentrador WebdynRF consume en promedio alrededor de 250mA.
Hay 2 modos de actualización de firmware: Actualización local: En la interfaz de configuración de la WebdynRF, acceda a la pestaña «Actions» y seleccione el actualizador en el menú «File upload» antes de hacer clic en el botón «Upload». Actualización remota: Descargue del servidor FTP el archivo que contiene el actualizador (archivo con la extensión «.bz2») en la carpeta «BIN». Luego inserte el comando de actualización en la carpeta INBOX correspondiente a su concentrador («INBOX/», con el identificador del concentrador respectivo) El comando de actualización debe respetar el siguiente formato: updater.tar.bz2 checksum_md5 updater.tar.bz2 checksum_md5 Con :
  • updater.tar.bz2: Nombre del archivo de actualización descargado en la carpeta «BIN»
  • checksum_md5: Código md5 del archivo de actualización

La falta de conexión con el servidor FTP puede explicarse por un problema de conexión a la red (Ethernet o GPRS), por un problema de inicio de sesión FTP o por una no activación de la conexión.

En caso de problema de conexión a la red, verifique los puntos siguientes:

  • Ethernet:
    • Modo del módem en «off» o «alwaysoff»
    • Campos «Gateway» introducidos correctamente
    • Debe configurarse al menos un servidor DNS
  • GPRS:
    • Modo del módem en «on»
    • APN, identificador APN y contraseña APN introducidos correctamente
    • Número de llamada GPRS a «* 99***1#»



En caso de problema de inicio de sesión, verifique los puntos siguientes:

  • Parámetros FTP incorrectos
  • Puerto TCP 21 cerrado en salida
  • Problema de resolución del nombre de dominio: no se ha indicado el servidor DNS



En caso de que no se active la conexión:

En este caso, solo la conexión automática no funciona. El problema suele deberse a una configuración incorrecta de los «schedules». Atención: el ID de los schedules debe ser un número entero.

USO PARTICULAR DE LA PASARELA WEBDYNRF WIRELESS M-BUS

Para que se carguen los datos de los módulos WM-bus, es necesario

  • Elegir el modo correspondiente a los módulos utilizados (S, T o N)
  • Definir los módulos o grupos de módulos a tratar

Un módulo puede definirse de forma única por todos los campos siguientes:

  • Id
  • Manufacturer
  • Version
  • Medium

Si los datos de un módulo estuviesen encriptados, es posible definir la clave de encriptado de este módulo en el campo «Key».

Para simplificar la introducción de los módulos a tratar, es posible definir un grupo de módulos respetando los campos introducidos. Los otros campos se dejarán vacíos (a continuación se muestra un ejemplo de configuración que permite recuperar todos los módulos del manufacturer Webdyn (WDN) con la clave de encriptado «00000000000000000000000000000000».

  •   Id :
  •   Manufacturer : WDN
  •   Medium :
  •   Version :
  •   Label : Webdyn
  •   Key : 00000000000000000000000000000000

Nota: Para que se tengan en cuenta los módulos (filtros) introducidos, el modo «ByPass filter» debe estar desactivado.

Haga clic aquí para leer el archivo de medios

Haga clic aquí para leer el archivo de unidades

 USO PARTICULAR DE LA WEBDYNRF WAVENIS

La herramienta se conecta al concentrador accediendo al instalador (install).

Por lo tanto, debe utilizarse la contraseña del instalador (por defecto «middle»), y no la del administrador (por defecto «high»)

Los estados cargados por el concentrador WebdynRF son los valores brutos contenidos en los módulos Wavenis. Se cargan sin interpretación. Para obtener más detalles, consulte los manuales de los módulos Coronis.

Anexos y otros documentos

Preguntas frecuentes

CONFIGURACIÓN DE LA PASARELA WEBDYNRF

  • En caso de que el archivo se elimine de la carpeta después de conectar el concentrador WebdynRF, el problema suele deberse a un error de formato de archivo. Los archivos de configuración y comando deben respetar el formato descrito en los archivos de esquema (XSD). Para comprobar la coherencia de un esquema, abra el archivo XML con el editor de texto Notepad++ e instale el complemento «XML Tool». Luego copie el archivo XSD correspondiente al archivo XML en la misma carpeta y seleccione en XML Tool «Validate now». Deben mostrarse los errores detectados por la herramienta.
  • En caso de que el archivo no se elimine del servidor, el problema más común es que el archivo no se ha guardado en la ubicación correcta. El archivo debe estar disponible en el servidor en la carpeta «INBOX», y en la subcarpeta que lleva el nombre del identificador único (UID) del producto (ejemplo «/INBOX/0045CE/»).

USO GENERAL DE LA PASARELA WEBDYNRF

La cantidad de datos intercambiados en la red GPRS varía según la configuración. No obstante, puede estimarse un consumo de unos 5 MB / mes.
El concentrador WebdynRF consume en promedio alrededor de 250mA.
Hay 2 modos de actualización de firmware: Actualización local: En la interfaz de configuración de la WebdynRF, acceda a la pestaña «Actions» y seleccione el actualizador en el menú «File upload» antes de hacer clic en el botón «Upload». Actualización remota: Descargue del servidor FTP el archivo que contiene el actualizador (archivo con la extensión «.bz2») en la carpeta «BIN». Luego inserte el comando de actualización en la carpeta INBOX correspondiente a su concentrador («INBOX/», con el identificador del concentrador respectivo) El comando de actualización debe respetar el siguiente formato: updater.tar.bz2 checksum_md5 updater.tar.bz2 checksum_md5 Con :
  • updater.tar.bz2: Nombre del archivo de actualización descargado en la carpeta «BIN»
  • checksum_md5: Código md5 del archivo de actualización

La falta de conexión con el servidor FTP puede explicarse por un problema de conexión a la red (Ethernet o GPRS), por un problema de inicio de sesión FTP o por una no activación de la conexión.

En caso de problema de conexión a la red, verifique los puntos siguientes:

  • Ethernet:
    • Modo del módem en «off» o «alwaysoff»
    • Campos «Gateway» introducidos correctamente
    • Debe configurarse al menos un servidor DNS
  • GPRS:
    • Modo del módem en «on»
    • APN, identificador APN y contraseña APN introducidos correctamente
    • Número de llamada GPRS a «* 99***1#»



En caso de problema de inicio de sesión, verifique los puntos siguientes:

  • Parámetros FTP incorrectos
  • Puerto TCP 21 cerrado en salida
  • Problema de resolución del nombre de dominio: no se ha indicado el servidor DNS



En caso de que no se active la conexión:

En este caso, solo la conexión automática no funciona. El problema suele deberse a una configuración incorrecta de los «schedules». Atención: el ID de los schedules debe ser un número entero.

USO PARTICULAR DE LA PASARELA WEBDYNRF WIRELESS M-BUS

Para que se carguen los datos de los módulos WM-bus, es necesario

  • Elegir el modo correspondiente a los módulos utilizados (S, T o N)
  • Definir los módulos o grupos de módulos a tratar

Un módulo puede definirse de forma única por todos los campos siguientes:

  • Id
  • Manufacturer
  • Version
  • Medium

Si los datos de un módulo estuviesen encriptados, es posible definir la clave de encriptado de este módulo en el campo «Key».

Para simplificar la introducción de los módulos a tratar, es posible definir un grupo de módulos respetando los campos introducidos. Los otros campos se dejarán vacíos (a continuación se muestra un ejemplo de configuración que permite recuperar todos los módulos del manufacturer Webdyn (WDN) con la clave de encriptado «00000000000000000000000000000000».

  •   Id :
  •   Manufacturer : WDN
  •   Medium :
  •   Version :
  •   Label : Webdyn
  •   Key : 00000000000000000000000000000000

Nota: Para que se tengan en cuenta los módulos (filtros) introducidos, el modo «ByPass filter» debe estar desactivado.

Haga clic aquí para leer el archivo de medios

Haga clic aquí para leer el archivo de unidades

 USO PARTICULAR DE LA WEBDYNRF WAVENIS

La herramienta se conecta al concentrador accediendo al instalador (install).

Por lo tanto, debe utilizarse la contraseña del instalador (por defecto «middle»), y no la del administrador (por defecto «high»)

Los estados cargados por el concentrador WebdynRF son los valores brutos contenidos en los módulos Wavenis. Se cargan sin interpretación. Para obtener más detalles, consulte los manuales de los módulos Coronis.

Annexes et autres documents

  • WARNING :  Pour les anciens produits qui disposent d’une carte SIM avec un code PIN à 0000 , la mise à jour vers la version 4.07.02 sera fonctionelle.

    Second cas : Si la carte SIM avec un code PIN à 0000 est utilisée dans cette version (4.07.02), le passage vers une mise à jour antérieure est interdit.

NOTICE DE FIN DE VIE DES PRODUITS
