Titan – External Devices: ModBus RTU/TCP

Modbus RTU/TCP

Los routers Titan están preparados para leer, almacenar y enviar a un servidor externo (vía HTTP, FTP o MQTT) registros de dispositivos Modbus RTU y modbus TCP. Es decir, puede programar una lectura periódica de hasta 25 dispositivos modbus RTU y/o TCP, seleccionando los registros de lectura, y enviando posteriormente las lecturas a un servidor (HTTP/FTP/MQTT) mediante un objeto JSON.

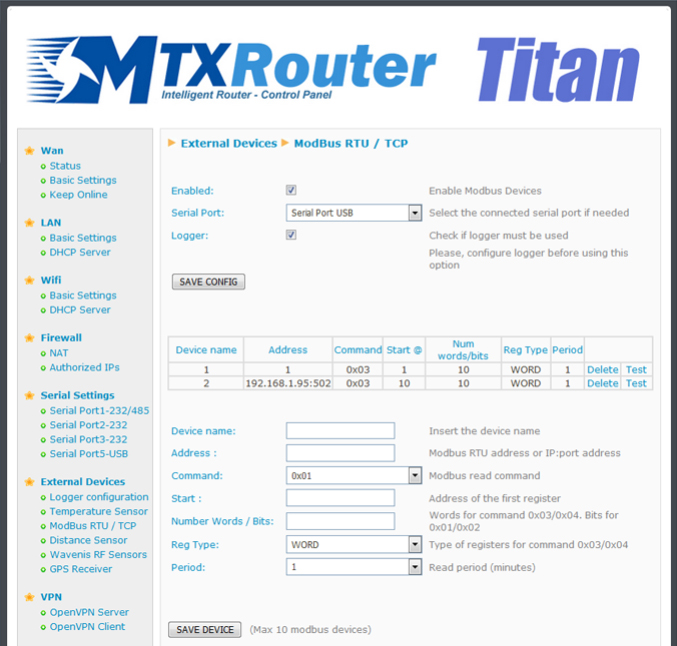

  • Enabled: active esta casilla si tiene un o varios dispositivos Modbus RTU conectados a un
    puerto serie y pretende leer de forma autónoma los registros modbus
  • Serial Port: seleccione el puerto serie del router donde tiene conectado el equipo Modbus RTU
  • Logger: si quiere utilizar el logger interno para almacenar los registros modbus leídos (para su posterior envío a una plataforma web) debe seleccionar esta opción
  • Device name: nombre identificativo de un dispositivo modbus RTU
  • Address: dirección modbus rtu del dispositivo a leer. En caso de ser un dispositivo modbus tcp debe especificarse la IP y puerto
  • Command: comando modbus de lectura
  • Start: registro inicial de lectura
  • Num Words: número de registros a leer
  • Reg type: tipo de registro a leer
  • Period: periodo de lectura, es decir, cada cuantos minutos se deben leer el conjunto de registros

Consulte la nota de aplicación AN27 (AN27-Router-Titan-Modbus-RTU-TCP-Concentrator-multimap_HTTP.pdf) donde encontrará información detallada y con ejemplos de cómo usar esta funcionalidad de los router Titan.

NOTAS ADICIONALES

  • Una vez finalizada la configuración pulse el botón “SAVE CONFIG” para guardar los cambios. Recuerde que debe reiniciar el router para que se apliquen los nuevos cambios
  • Si desea crear un nuevo dispositivo modbus RTU debe completar los datos del formulario y
    pulsar el botón “SAVE DEVICE”
  • Ejemplo de formato de la trama JSON enviada:
{“IMEI”:”354740050367237”,”TS”:”17/02/2014 19:02:46”,”TYPE”:”MODB”,“P”:”1234”,”ST”:1,”A”:1,”V”:[1,2,3,4,5,6,7,8,9,10]}
  • Donde:
    IMEI: número identificativo del router. Único para cada equipo
    TS: time stamp DD:MM:YYYY HH:MM:SS
    TYPE: tipo de datos. En este caso modbus
    P: campo ID del Logger (External Devices > Logger configuration)
    ST: registro inicial
    A: dirección modbus del dispositivo leído
    V: array con los registos leídos
  • Se recomienda leer el capítulo de los comandos AT disponibles, ya que es posible leer y cambiar valores de registros modbus vía comandos AT, desde el entorno de configuración web, desde Remote console (Telnet) o bien desde SMS
  • En los campos “Start” y “Num Words” es posible establecer registros no consecutivos a partir
    de la versión de firmware 3.26. Consulte la nota de aplicación AN27 para más información y
    ejemplos

ModBus RTU/TCP, Modbus to SNMP Gateway

Esta sección permite implementar una pasarela modbus-SNMP. Permite integrar casi cualquier
dispositivo Modbus RTU o Modbus TCP en una red SNMP. Dispone de una nota de aplicación, documento adicional AN8-Router-Titan-Modbus-to-SNMP-Gateway.pdf, donde encontrará una información detallada con ejemplos de esta prestación.

  • Enabled: active esta casilla para habilitar la pasarela Modbus – SNMP
  • Address: dirección del disposito Modbus RTU o Modbus TCP
  • Start: dirección inicial del registro a mapear
  • Number of words: número de registros Modbus a Mapear (máximo 500 registros)
  • Registers for Traps: puede especificar varios registros modbus, separados por punto y coma,
    para los que, en caso de cambiar su valor, el router Titan enviará un TRAP
  • Message for Traps: mensaje que se enviará en el TRAP generado
  • Severity for Traps: severidad que se enviará en el TRAP generado
