Titan – External Devices: Temperature Sensor

Los routers Titan y Titan-mini están preparados para gestionar una sonda de temperatura MTX-Temp-RS232. Por ejemplo, puede enviar la temperatura de forma periódica a una plataforma web, enviar un SMS de alerta cuando la temperatura está por encima o por debajo de un determinado umbral, o incluso conmutar un relé cuando la temperatura está fuera de margen (para esto último consulte la sección del manual (Other > Relay).

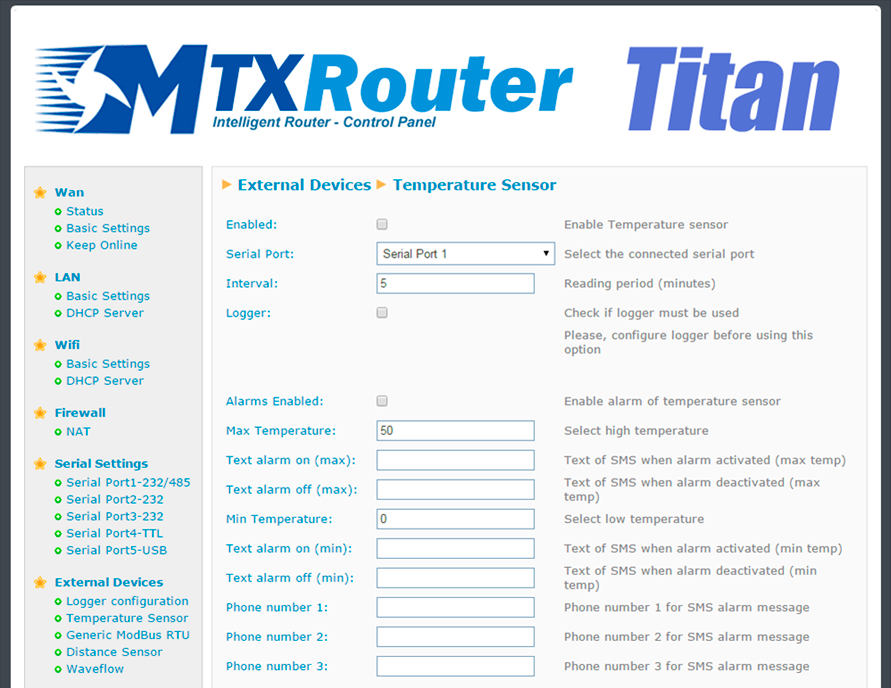

• Enabled: active esta casilla si tiene una sonda de temperatura MTX-Temp-RS232 conectado a un puerto serie
• Serial Port: seleccione el puerto serie del router donde tiene conectada la sonda de temperatura MTX-Temp-RS232. Desde la versión 3.11 es posible seleccionar también una sonda 1-Wire conectado al router
• Interval: si pretende enviar de forma periódica lecturas de la temperatura a su servidor web,
  indique aquí el periodo, en minutos
• Logger: si quiere utilizar el logger interno para almacenar datos de temperatura (para su
  posterior envío a una plataforma web, debe seleccionar esta opción. ¿Cuándo no debería
  activarse esta opción? Pues por ejemplo cuando únicamente quiere enviar un SMS de alerta
  ante una temperatura fuera de márgenes
• Alarms enabled: para activar las alarmas por temperatura fuera de margen
• Max Temperature: a partir de la cual se considera alarma por temperatura alta
• Text alarm on (max): texto de alarma enviado cuando hay una alarma por temperatura alta
• Text alarm off (max): texto de alarma enviado cuando acaba una alarma por temperatura alta
• Min Temperature: a partir de la cual se considera alarma por temperatura baja
• Text alarm on (min): texto de alarma enviado por una alarma por temperatura baja
• Text alarm off (min): texto de alarma enviado cuando acaba una alarma por temperatura baja
• Phone number 1: número de teléfono 1 donde enviar las alarmas SMS
• Phone number 2: número de teléfono 2 donde enviar las alarmas SMS
• Phone number 3: número de teléfono 3 donde enviar las alarmas SMS
• Current temperatura: indica, de haber un sensor de temperatura MTX-Temp-RS232 conectado, la temperatura actual en tiempo real

NOTAS ADICIONALES

• Una vez finalizada la configuración pulse el botón “SAVE CONFIG” para guardar los cambios.
  Recuerde que debe reiniciar el router para que se apliquen los nuevos cambios
• La histéresis que utiliza el MTX es de 1 grado. Por ejemplo, si configura como temperatura
  alta 50ºC, la alarma saltará al llegar a los 50ºC, pero no se considerará que la alarma ha
  desaparecido hasta bajar por lo menos a 49º. Esto evita continuos envíos de SMS cuando la
  temperatura está justo en el umbral seleccional
• Ejemplo de formato de la trama JSON enviada:

{“IMEI”:”358884050088207”,”TS”:”25/12/2014 17:40:09”,”TYPE”:”TEMP”,”P”:”1234”,”TEMP”:25.5,”ALTH”:0,”ALTL”:0}

Donde:

• IMEI: número identificativo del router. Único para cada equipo
• TS: time stamp DD:MM:YYYY HH:MM:SS
• TYPE: tipo de trama. En este caso temperatura
• P: campo ID del logger (external devices > logger configuration)
• TEMP: temperatura
• ALTH: alarma por temperatura alta (0=no, 1=sí)
• ALTL: alarma por temperatura baja (0=no, 1=sí)
