Detalles del escenario:

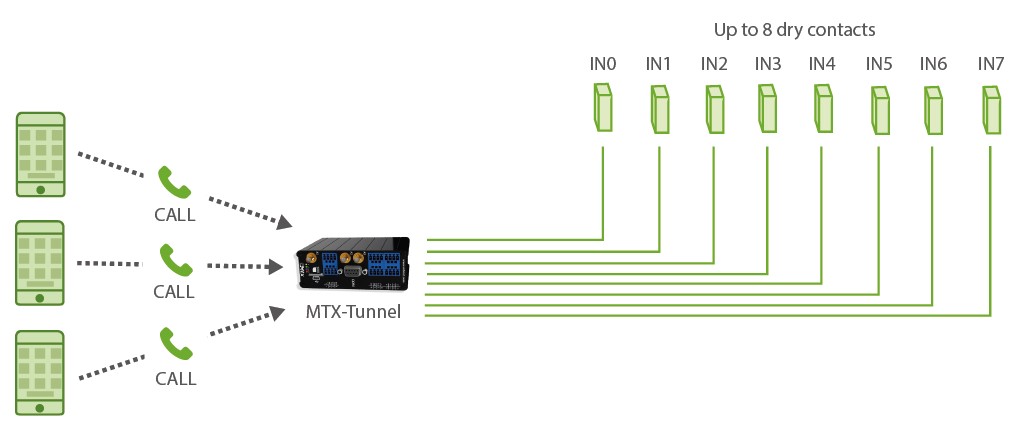

- Se necesita monitorizar 8 sensores de contacto seco
- En caso de de producirse una activación en cualquiera de ellos, debe realizarse una llamada de voz a varios números de teléfono
- Los números de teléfono que recibirán las alertas SMS son +34666123456 ,+34666123457 y +346661234568
- Para evitar la realización de un número elevado de llamadas de voz (en caso de cambios rápidos en una determinada entrada) debe establecerse un timeout de 5 minutos por entrada, es decir, que no se realizará más de 1 llamada en una ventana de 5 minutos por la activación de una determinada entrada
Solución: MTX-Tunnel firmware + MTX-IOT-S [4-N]
Archivo de configuración config.txt:
| Configuración | Observaciones |
| MTX_pin: 0000 MTX_model: 199802407 MTX_mode: none SMS_allPhones: off SMS_validPhone1: +34666123456 SMS_validPhone2: +34666123457 SMS_validPhone3: +34666123458 ALARM_smsNumber1: +34666123456 ALARM_smsNumber2: +34666123457 ALARM_smsNumber3: +34666123458 GPIO_mode0: input GPIO_config0: call;1;300 GPIO_mode1: input GPIO_config1: call;1;300 GPIO_mode2: input GPIO_config2: call;1;300 GPIO_mode3: input GPIO_config3: call;1;300 GPIO_mode4: input GPIO_config4: call;1;300 GPIO_mode5: input GPIO_config5: call;1;300 GPIO_mode6: input GPIO_config6: call;1;300 GPIO_mode7: input GPIO_config7: call;1;300 |
PIN if it has one Device model Gateways used Phone numbers Phone number 1 Phone number 2 Phone number 3 Phone number 1 Phone number 2 Phone number 3 GPIO0 configured as input GPIO0 call configuration GPIO1 configured as input GPIO1 call configuration GPIO2 configured as input GPIO2 call configuration GPIO3 configured as input GPIO3 call configuration GPIO4 configured as input GPIO4 call configuration GPIO5 configured as input GPIO5 call configuration GPIO6 configured as input GPIO6 call configuration GPIO07 configured as input GPIO7 call configuration |
Detalles
- La configuración de las entradas como “call;1;300” indica lo siguiente:
“call” > La entrada se configura para enviar alarma por llamada de voz. (La llamada de voz se realizará, pero no reproducirá ningún audio al otro extremo del teléfono)
“1” > El 2 indica que se configura la entrada digital para realizar la llamada de voz por activación de la entrada (cuando ésta se cierra llevándola a masa)
“300” > Indica el timeout de la entrada digital, en segundos. Eso quiere decir que, aunque se produzcan múltiples cambios en la entrada digital, nunca se va a realizar más de 1 llamada en una ventana de 5 minutos (5 minutos = 300 segundos)
Ingresar el modo de conexión «ethernet» o «módem»:
En el caso de una configuración por ethernet, tener el cuidado de que los parámetros IP sean compatibles con el acceso al servidor según la configuración de la red local del concentrador. En el caso de una conexión por ethernet, la configuración debe ser compatible con la topología de la red local del concentrador para que pueda acceder a los servidores. Esta configuración se hace a través de la página de configuración «Networks» (ver capítulo 3.2.2.3: «Redes (Networks)«).
En el caso de una conexión por módem, la configuración del módem debe ser correcta antes de poder efectuar una conexión. Esta configuración se hace en la página de configuración «Modem» (ver capítulo 3.2.2.4: «Módem«).
Los parámetros de los servidores a configurar como mínimo son los siguientes:
Por lo tanto, hay que los campos: «Interface», «Type», «Server type», «Address», «Port», «Login» y «Password».
Los otros campos se pueden dejar a los valores por defecto, a condición de que los repertorios hayan sido creados antes correctamente. (Ver capítulo 3.1.2 : «Archivos de configuración« para más detalles.
Esperar. El concentrador arrancará con su configuración de fábrica.
