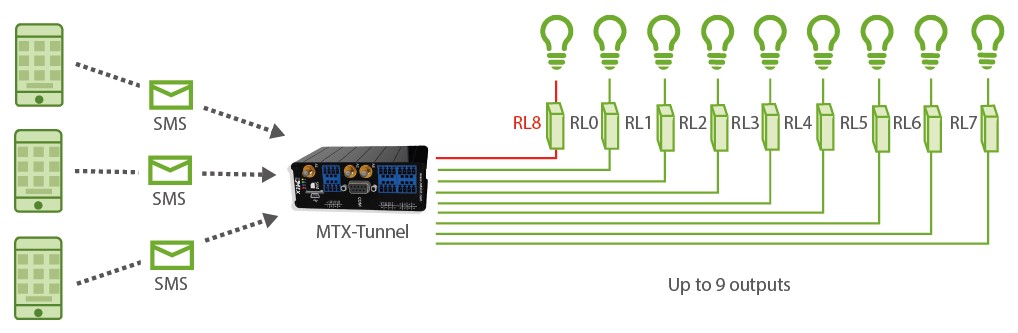

Detalles del escenario:
- Se necesita poder cambiar el estado de 9 relés remotos para activar / desactivar una serie de dispositivos conectados a ellos. Dicha activación remota se precisa hacer mediante mensajería SMS
- Únicamente debe poderse cambiar el estado de los relés desde los números de teléfono autorizados: +34666123456 ,+34666123457 y +346661234568
- Los mensajes SMS para efectuar el cambio de estado deben de ser sencillos. Por ello, para activar el Relé 0 el mensame SMS será “RL0ON” y para desactivarlo “RL0OFF”. Esactamente igual para el resto de los relés: “RL1ON” / “RL1OFF”, “RL2ON” / “RL2OFF”, … “RL8ON” / “RL8OFF”
Solución: MTX-Tunnel firmware + MTX-IOT-S [4-N]
Ejemplo de configuración (fichero config.txt) para el escenario indicado:
| Configuración | Observaciones |
| MTX_pin: 0000 MTX_model: 199802407 MTX_mode: none SMS_allPhones: off SMS_validPhone1: +34666123456 SMS_validPhone2: +34666123457 SMS_validPhone3: +34666123458 SMS_atEnabled: on SMS_atResponse: on SMS_alias1: RL0ON>AT^MTXTUNNEL=SETIO,0,1 SMS_alias2: RL0OFF>AT^MTXTUNNEL=SETIO,0,0 SMS_alias3: RL1ON>AT^MTXTUNNEL=SETIO,1,1 SMS_alias4: RL1OFF>AT^MTXTUNNEL=SETIO,1,0 SMS_alias5: RL2ON>AT^MTXTUNNEL=SETIO,2,1 SMS_alias6: RL2OFF>AT^MTXTUNNEL=SETIO,2,0 SMS_alias7: RL3ON>AT^MTXTUNNEL=SETIO,3,1 SMS_alias8: RL3OFF>AT^MTXTUNNEL=SETIO,3,0 SMS_alias9: RL4ON>AT^MTXTUNNEL=SETIO,4,1 SMS_alias10: RL4OFF>AT^MTXTUNNEL=SETIO,4,0 SMS_alias11: RL5ON>AT^MTXTUNNEL=SETIO,5,1 SMS_alias12: RL5OFF>AT^MTXTUNNEL=SETIO,5,0 SMS_alias13: RL6ON>AT^MTXTUNNEL=SETIO,6,1 SMS_alias14: RL6OFF>AT^MTXTUNNEL=SETIO,6,0 SMS_alias15: RL7ON>AT^MTXTUNNEL=SETIO,7,1 SMS_alias16: RL7OFF>AT^MTXTUNNEL=SETIO,7,0 SMS_alias17: RL8ON>AT^MTXTUNNEL=SETIO,8,1 SMS_alias18: RL8OFF>AT^MTXTUNNEL=SETIO,8,0 SMS_aliasResponse: result GPIO_mode0: output GPIO_config0: normal GPIO_mode1: output GPIO_config1: normal GPIO_mode2: output GPIO_config2: normal GPIO_mode3: output GPIO_config3: normal GPIO_mode4: output GPIO_config4: normal GPIO_mode5: output GPIO_config5: normal GPIO_mode6: output GPIO_config6: normal GPIO_mode7: output GPIO_config7: normal GPIO_mode8: output GPIO_config8: normal |
PIN if it has one Device model Gateways used Phone numbers Phone number 1 Phone number 2 Phone number 3 Remote AT commands Responses to AT commands Alias to activate the relay RL0 Alias to deactivate the relay RL0 Alias to activate the relay RL1 Alias to deactivate the relay RL1 Alias to activate the relay RL2 Alias to deactivate the relay RL2 Alias to activate the relay RL3 Alias to deactivate the relay RL3 Alias to activate the relay RL4 Alias to deactivate the relay RL4 Alias to activate the relay RL5 Alias to deactivate the relay RL5 Alias to activate the relay RL6 Alias to deactivate the relay RL6 Alias to activate the relay RL7 Alias to deactivate the relay RL7 Alias to activate the relay RL8 Alias to deactivate the relay RL8 Not obtain as a response AT command executed GPIO0 configured as an output Configuration as a normal output GPIO1 configured as an output Configuration as a normal output GPIO2 configured as an output Configuration as a normal output GPIO3 configured as an output Configuration as a normal output GPIO4 configured as an output Configuration as a normal output GPIO5 configured as an output Configuration as a normal output GPIO6 configured as an output Configuration as a normal output GPIO7 configured as an output Configuration as a normal output GPIO8 configured as an output Configuration as a normal output |
Detalles:
- Los módem de la familia MTX-IOT-S disponen de hasta 8 salidas digitales ( de la GPIO0 a la GPIO7) y de 1 relé integrado (GPIO8). Las 8 salidas digitales son de tipo colector abierto con corriente suficiente para conmutar un relé externo
- Los alias,por comodidad, no son case sensitive. Es decir, es lo mismo enviar “RL1ON” que “Rl1ON” que “RL1on” ó “rl1on”, entre otras combinaciones
- Si para su aplicación únicamente necesita gestionar un relé de baja potencia (hasta 1Amp), se recomienda el uso de GPIO8, pues está conectado a un relé interno del MTX-IOT-S
Ingresar el modo de conexión «ethernet» o «módem»:
En el caso de una configuración por ethernet, tener el cuidado de que los parámetros IP sean compatibles con el acceso al servidor según la configuración de la red local del concentrador. En el caso de una conexión por ethernet, la configuración debe ser compatible con la topología de la red local del concentrador para que pueda acceder a los servidores. Esta configuración se hace a través de la página de configuración «Networks» (ver capítulo 3.2.2.3: «Redes (Networks)«).
En el caso de una conexión por módem, la configuración del módem debe ser correcta antes de poder efectuar una conexión. Esta configuración se hace en la página de configuración «Modem» (ver capítulo 3.2.2.4: «Módem«).
Los parámetros de los servidores a configurar como mínimo son los siguientes:
Por lo tanto, hay que los campos: «Interface», «Type», «Server type», «Address», «Port», «Login» y «Password».
Los otros campos se pueden dejar a los valores por defecto, a condición de que los repertorios hayan sido creados antes correctamente. (Ver capítulo 3.1.2 : «Archivos de configuración« para más detalles.
Esperar. El concentrador arrancará con su configuración de fábrica.
