Tunnel – Ejemplo de uso de MQTT para activar/desactivar un relé desde un teléfono móvil con Android/IOs.

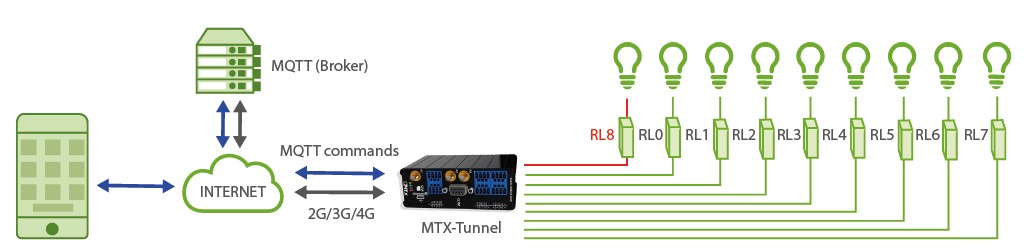

Detalles del escenario:

• Se pretende pretende poder activar/desactivar salidas de relé desde un teléfono móvil Android o Iphone
• La tarjeta SIM que se va a utilizar es muy económica y no dispone de una dirección IP pública, sino de una privada del tipo 10.x.x.x

Solución: MTX-Tunnel firmware + MTX-Java-IoT

Archivo de configuración config.txt:

Configuración

Observaciones

GPRS_apn: movistar.es GPRS_login: MOVISTAR GPRS_password: MOVISTAR GPRS_timeout: 0 MTX_model: 199802407 MTX_mode: none MTX_PIN: 0000 MTX_ping: 30 MTX_pingIP: 8.8.8.8 MTX_ATLimited: off FIREWALL_enabled: off TELNET_enabled: on TELNET_login: user TELNET_password: 1234 TELNET_firewall: off TELNET_port: 20023 GPIO_mode0: output GPIO_mode1: output GPIO_mode2: output GPIO_mode3: output GPIO_mode4: output GPIO_mode5: output GPIO_mode6: output GPIO_mode7: output GPIO_mode8: output MQTT_enabled: on MQTT_server: tcp://test.mosquitto.org:1883 MQTT_id: [IMEI] MQTT_attopic1: [IMEI]/AT1 MQTT_qos: 2 MQTT_keepalive: 300 MQTT_persistent: off

GPRS APN provided by GSM operator GPRS Login GPRS Password Modem is permanently connected to GPRS MTX-Terminal modem model used We do not configure gateways PIN if it has one Every 30 minutes PING check IP address for connection checking We do not want limited AT commands All authorized Ips We enable the Telnet of the modem Login for Telnet Password for Telnet They can be connected by telnet from any IP Port for Telnet GPIO0 is configured as output GPIO1 is configured as output GPIO2 is configured as output GPIO3 is configured as output GPIO4 is configured as output GPIO5 is configured as output GPIO6 is configured as output GPIO7 is configured as output GPIO8 is configured as output (compulsory, it is a relay) We enable the MQTT service on the modem We specify the broker IP/DNS, including port Identifier To receive commands Quality of service Keep alive MQTT connection (300 seconds) We do not need persistence

Probando el ejemplo:

Para probar este ejemplo, vamos a suponer que el módem ya tiene cargado el fichero config.txt y está con la SIM insertada. Lo que vamos a configurar aquí es un ejemplo para el teléfono. Supongamos que se trata de un teléfono Android. En este ejemplo únicamente vamos a configurar únicamente la GPIO8 (que corresponde con el relé latch interno del MTX-IOT-S [4-N], pero para el resto de las 8 salidas de colector abierto (GPIO0 – GPIO7) la configuración es exactamente igual.

• Debemos descargar una aplicación MQTT del PlayStore. Por ejemplo MQTT Dash

• Configuramos ciertos detalles de la aplicación. Por ejemplo, creamos un dispositivo MTX-TUNNEL

• Una vez creado el dispositivo MTX-TUNNEL, creamos y configuramos un botón, por ejemplo uno con nombre RELÉ1.
  Configuramos el nombre del relé y el topic que configuramos en MQTT_attopic1 (obviamente substituyendo tag[IMEI] por el imei correspondiente. En el botón activo configuramos el comando AT^MTXTUNNEL=SETIO,5,1 y en el desactivo AT^MTXTUNNEL=SETIO,5,0 (el 5 es la salida asociada al relé, como puede comprobarse en las tablas de E/S situadas al final del presente manual). Podemos especificar un QoS 2

• Al final, quedará una pantalla de la siguiente manera. Haciendo clic en este botón podremos activar / desactivar el relé remotamente
