Tunnel – Lectura de datos de contadores de agua W-MBus y envío de forma transparente hacia plataforma MQTT. Configuración de ventanas de tiempo y filtro por fabricante.

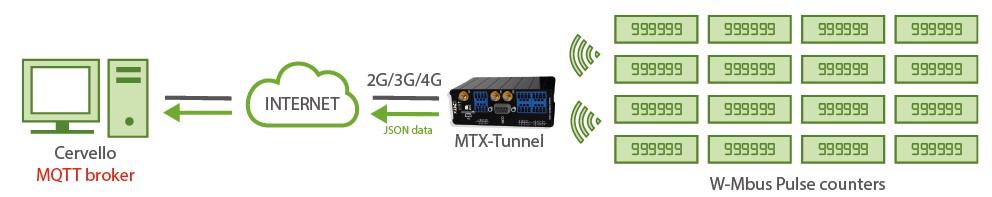

Detalles del escenario:

  • Se necesita monitorizar 300 contadores de pulsos W-Mbus del fabricante Adeunis
  • Cada contador emite 1 trama RF con los datos de conteo cada 1 minuto, pero únicamente el concentrador W-MBus debe almacenar y enviar a la plataforma de datos 1 trama cada hora, en otras palabras, el concentrador debe configurar ventanas de tiempo de 1 hora
  • Los contadores estarán instalados en una zona urbana con muchos otros dispositivos W-Mbus en las cercanías, por lo que debe configurarse, además de la mencionada ventana de 1 hora, un filtro para que sólo se lean los contadores de un determinado fabricante: Adeunis
  • Los datos deben leerse y almacenarse dentro de la memoria del concentrador y enviarlos automáticamente a una plataforma vía MQTT mediante un objeto JSON siempre que haya cobertura de datos. Para ahorrar datos, la trama W-Mbus debe codificarse en base 64

Solución: MTX-Tunnel firmware + MTX-IoT-S [4-N]

Ejemplo de configuración config.txt:

Configuración Observaciones
COMM2_baudrate: 9600
COMM2_bitsperchar: 8
COMM2_autorts: off
COMM2_autocts: off
COMM2_stopbits: 1
COMM2_parity: none
GPRS_apn: movistar.es
GPRS_login: MOVISTAR
GPRS_password: MOVISTAR
GPRS_timeout: 0
MTX_PIN: 0000
MTX_mode: none
MTX_model: 199802407
MTX_ping: 30
MTX_pingIP: 8.8.8.8
MTX_TPServer: time1.google.com
MTX_TPServer: 2.europe.pool.ntp.org
MTX_TPProtocol: ntp
MTX_TPFormat: unit
MTX_porAux: wmbus
MTX_numGSMErrors: 180
SMS_allPhones: on
SMS_sendIP: on
SMS_ATEnabled: on
SMS_ATResponse: on
LOGGER_enabled: on
LOGGER_registerSize: 1000
LOGGER_numRegistersRam: 1000
LOGGER_numRegistersFlash: 0
LOGGER_mode: mqtt
LOGGER_mqttTopic: /LOGGER
MQTT_enabled: on
MQTT_server: tcp://broker.release.cervello.io.com:1883
MQTT_id: psdjs334jjsd8345
MQTT_login: 3ddg435g67899
MQTT_password: 2345433456567
MQTT_attopic1: /cervello/devices/[MQTT_ID]/rpc
MQTT_atrtopic: /cervello/devices/[MQTT_ID]/rpc/response
MQTT_qos: 1
MQTT_keepalive: 360
DNS_enabled: on
DNS_mode: mqtt
DNS_mqttTopic: /DNS
DNS_period: 3600
WMBUS_mode:9
WMBUS_interval: 60
WMBUS_filter: ARF
WMBUS_data: jsonrawbase64
Speed of serial port
Data bit
No flux control
No flux control
Stop bits
Bit parity
APN GPRS provided by the GSM operator
GPRS Login
GPRS Password
Modem is always GPRS connected
Pin of the SIM
GPRS connection server type
Modem model
Ping time to oversee connection
Google IP (f.e.) to ping
Time server
Time server backup
NTP protocol
Time format
Auxiliar port
Reset if no registration in network in 1800 secs
Send SMS with commands from any phone
Modem responds to a missed call/SMS
Commands can be sent to the MTX by SMS
MTX responds with an SMS to a command SMS
MTX responds with an SMS to a command SMS
Period to read counter
Logger on to store readings
Max. number of MTX internal registries
Internal registry size
Max. number of registries
Sending mode via MQTT
Data sending MQTT topic
MQTT enabled
Broker MQTT to be used
Identification of the equipment in the broker
No username
No password
MTX topic to receive AT commands
Topic where MTX sends answers to commands
QoS established
360 seconds keepalive
Status data sending activated
MQTT sending mode
Topic where status data will be sent to
Every 3600 seconds a sending will be made
We configure work mode 9 for Wireless MBus
We set a window of 1 hour (60 minutes)
We configure a filter for Adeunix devices
We configure the data in base 64

Detalles:

  • Tras la configuración realizada, el MTX-Tunnel almacenará en memoria una única trama de cada dispositivo W-Mbus del fabricante Adeunis. Dichos datos serán logeados en RAM (podría ser en flash si es necesario modificando la configuración), encapsulados en formato JSON y enviados a un bróker MQTT al topic /LOGGER. Los datos correspondientes al contador dentro del JSON, estarán codificados en BASE64.Ejemplo de trama:{“IMEI”:”354033091777774”,”TYPE”:”WMBUS”,”TS”:”2020-12-11T08:58:07Z”,”WDATA”:”HURGBioQACABG3IqEAAgRgYBGz8AAAAEZrcAAAASLw==”}

    Donde:
    IMEI: el IMEI del módem que envía los datos
    TYPE: tipo de trama enviada
    TS: Timestamp de cuando se recogió la trama W-Mbus en el MTX-Tunnel
    WDATA: Datos W-Mbus en formato BASE64
