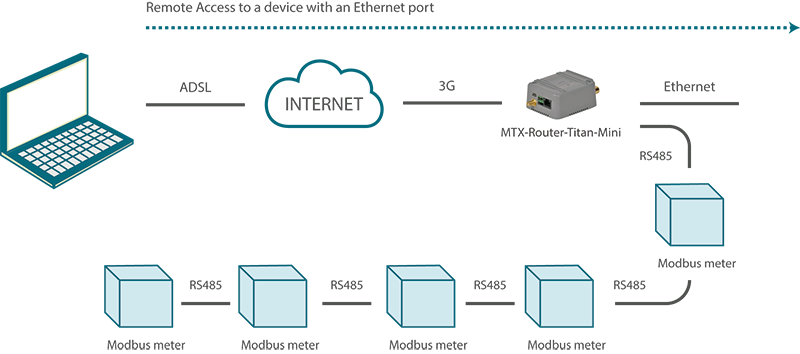

Detalles del escenario ejemplo:
- Disponemos de 5 contadores eléctricos con protocolo modbus rtu. Estos contadores disponen en su memoria interna de una serie de variables/registros (por ejemplo, consumo acumulado y consumo medio) las cuales deben leerse y enviarse periódicamente a un servidor web
- Por ello, el router debe interrogar periódicamente, cada 15 minutos, por un puerto serie, a los 5 contadores para leer dichos registros. Los registros a leer son para el consumo acumulado el registro nº20, y para el consumo medio el registro nº 21
- El router debe enviar tras cada lectura el valor de los registros a un servidor web vía HTTP
GET usando un objeto JSON, pero debe ser capaz, en caso de fallo de comunicaciones GPRS,
de almacenar en memoria flash hasta 1000 lecturas que enviará cuando se restauren las
comunicaciones. Para cada contador enviará una trama JSON, donde se indica con un
identificador (la dirección modbus) el contador leído - Por último el router debe dar conectividad a Internet a un analizador de red con interfaz
Ethernet. La dirección IP del analizador es 192.168.1.1. También el router debe mapear el
puerto TCP 8080 al puerto TCP 80 del analizador, para poder acceder a él remotamente - Utilizará SIM con IP dinámica, por lo que enviará su IP cada vez que cambie al servidor web
Solución: MTX-Router-Titan mini
Ejemplo de configuración listo para ser usado:
Puede cargar el ejemplo cómodamente desde en entorno de configuración web del propio router, desde el menú “Other>Backup/Examples”.
Detalles:
- Tras la carga de la configuración en su router, puede acceder a la configuración del router con el usuario y Password por defecto: “admin” y “admin” y dirección IP “192.168.1.2”
- Revise principalmente el grueso de la configuración en los menús “Wan>Basic Settings”,
“Lan>Basic Settings”, “Firewall>Nat”, “Serial Settings>Serial Port1”, “External Devices>Logger Configuration”,“External Devices>Generic Modbus RTU”, “Other>Time Servers” - Recuerde que en el capítulo 4.5.4 del presente manual dispone del formato exacto de los datos (objeto JSON) enviado al servidor web cuando se realiza la lectura de dispositivos Modbus
- Recuerde que en el capítulo 4.6.2 del presente manual dispone del formato exacto de los
datos (objeto JSON) enviado al servidor web cuando se realiza el envío de la dirección IP
Ingresar el modo de conexión «ethernet» o «módem»:
En el caso de una configuración por ethernet, tener el cuidado de que los parámetros IP sean compatibles con el acceso al servidor según la configuración de la red local del concentrador. En el caso de una conexión por ethernet, la configuración debe ser compatible con la topología de la red local del concentrador para que pueda acceder a los servidores. Esta configuración se hace a través de la página de configuración «Networks» (ver capítulo 3.2.2.3: «Redes (Networks)«).
En el caso de una conexión por módem, la configuración del módem debe ser correcta antes de poder efectuar una conexión. Esta configuración se hace en la página de configuración «Modem» (ver capítulo 3.2.2.4: «Módem«).
Los parámetros de los servidores a configurar como mínimo son los siguientes:
Por lo tanto, hay que los campos: «Interface», «Type», «Server type», «Address», «Port», «Login» y «Password».
Los otros campos se pueden dejar a los valores por defecto, a condición de que los repertorios hayan sido creados antes correctamente. (Ver capítulo 3.1.2 : «Archivos de configuración« para más detalles.
Esperar. El concentrador arrancará con su configuración de fábrica.
