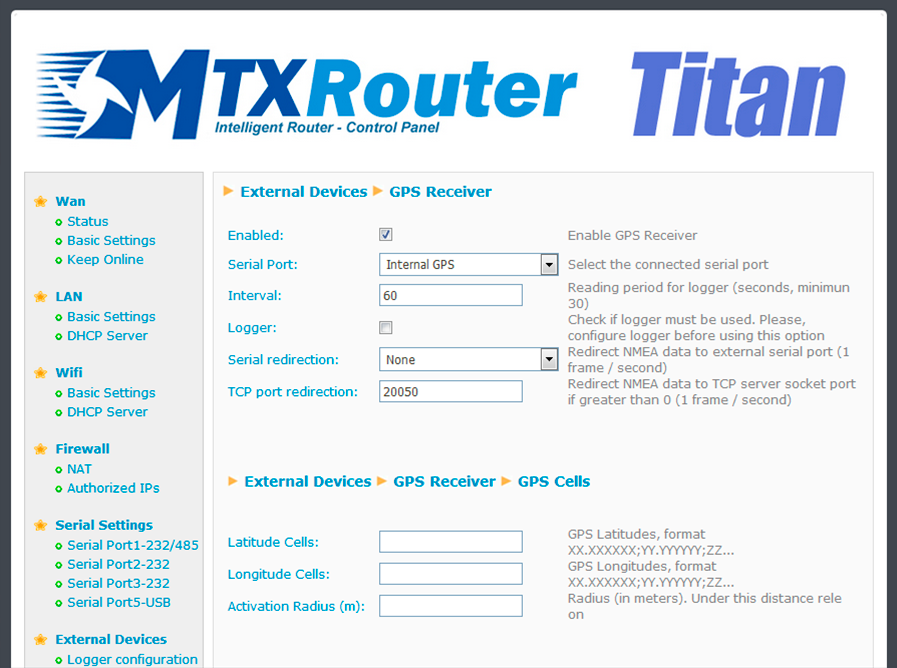

Titan – External Devices: GPS Receiver

Los routers Titan pueden usar un GPS. El MTX-Router-Titan-3G puede solicitarse (opcionalmente) con un módulo GPS interno incorporado. El MTX-Router-Titan-3G-mini-GPS o MTX-Router-Titan-4G-mini-GPS cuentan de serie con un módulo GPS interno. También es posible usarse un módulo GPS externo conectándolo externalmente bien por el puerto microUSB o por un puerto serie.

• Enabled: active esta casilla si tiene un módulo GPS interno (o externo) conectado al router
  Titan que quiere utilizar
• Serial Port: seleccione el puerto serie del MTX-Router-Titan-3G ó MTX-Router-Titan-3G-mini donde tiene conectado el GPS. En caso de ser el MTX-Router-Titan-3G con un módulo GPS interno, seleccione “Serial Port 4 TTL”. En caso de ser un modelo MTX-Router-Titan-3G-mini GPS o MTX-Router-Titan-4G-mini-GPS, seleccione “Internal GPS”
• Interval: seleccione, en segundos, el periodo de lectura del GPS (obtendrá una posición GPS
  cada dicho número de segundos). Indique como valor mínimo 30 segundos
• Logger: active esta casilla si quiere grabar en el logger interno las posiciones GPS leídas para,
  por ejemplo, enviarlas a su plataforma Web mediante HTTP o FTP. Muy útil si desea usar el
  Titan para implementar un sistema de control de flotas por GPS
• Serial Redirection: permite redirigir las tramas de posición NMEA por uno de los puertos serie RS232, RS485 ó USB del Titan. De esa manera el GPS puede ser utilizado por otro dispositivo con puerto serie
• TCP Client IP: permite especificar una dirección IP para enviar las tramas NMEA a un servidor externo
• TCP Client Port: permite especificar especificar el puerto TCP a donde enviar las tramas NMEA del servidor externo especificado en el parámetro “TCP Client IP”
• TCP Client Timeout: especifica los segundos que el router Titan debe dejar pasar entre que se detecta un cierre del socket y se vuelve a abrir de nuevo
• TCP Port Redirection: de la misma forma que es posible obtener las tramas NMEA a través
  de un puerto serie RS232, RS485 o USB, también es posible obtener las tramas NMEA a
  través de un socket TCP (ya sea conectandose al Titan mediante Ethernet, Wifi, 3G ó 4G). Si
  especifica un puerto TCP mayor que 0, un dispositivo podrá conectarse conectarse a dicho
  puerto TCP y obtener las tramas NMEA

GPS Cells

Los router Titan le permiten especificar hasta 20 “Celdas GPS”. Una celda GPS viene definida por una longitud, una latitud y un radio. Por ejemplo, puede programar un relé para que se active en caso de estar dentro de una celda GPS y se desactive cuando esté fuera. (Útil para detener maquinaria cuando se salga del área de trabajo, para impedir la apertura de electrocerraduras de contenedores fuera de áreas de muelles de carga, etc.).

• Latitude Cells: especifique las latitudes de las diferentes celdas GPS que quiera especificar
  separándo éstas por punto y coma “;”
• Longitude Cells: especifique las longitudes de las diferentes celdas GPS que quiera especificar separándo éstas por punto y coma “;”
• Activation Radius: especifique los metros de radio de las diferentes celdas GPS separando
  éstos por punto y coma “;”

NOTAS ADICIONALES

• Una vez finalizada la configuración pulse el botón “SAVE CONFIG” para guardar los cambios.
  Recuerde que debe reiniciar el router para que se apliquen los nuevos cambios
