Titan – Relays

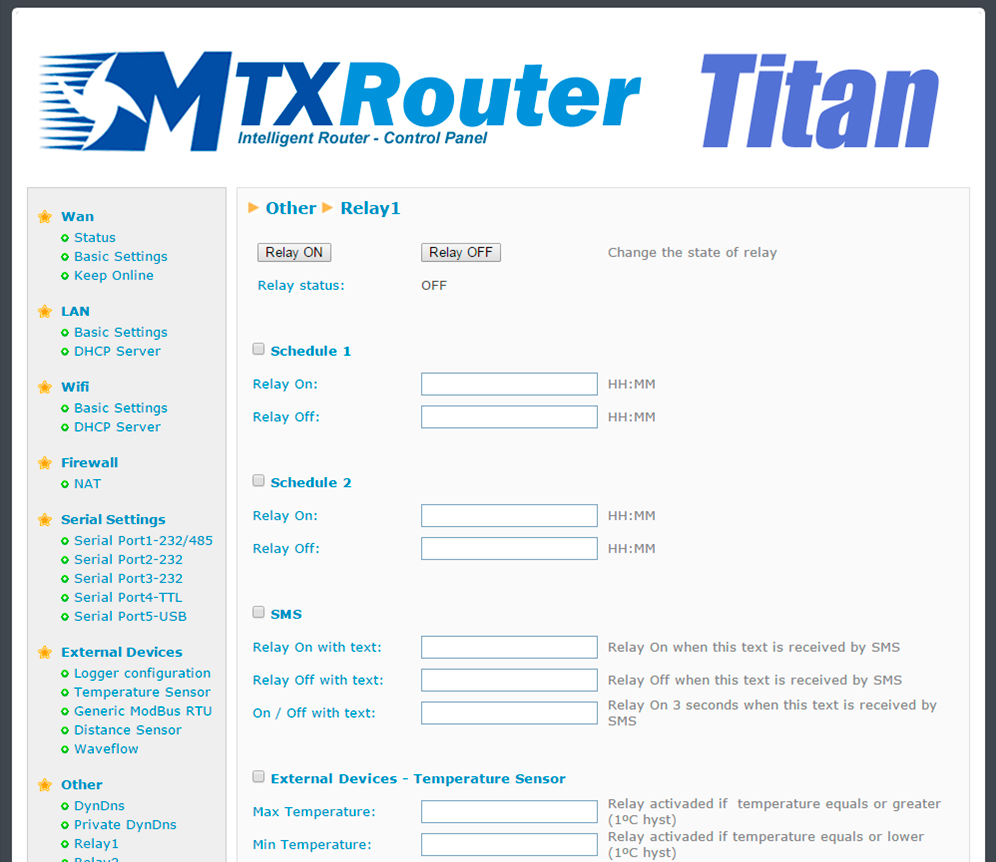

Los router Titan disponen de relés. Estos relés pueden conmutarse de forma manual
por consola web, por Telnet, por SMS y también mediante temporización e incluso en función de una temperatura leída o una distancia medida. Las distintas configuraciones se aplican a cada relé de forma independiente, es decir, cada relé puede configurarse de manera distinta.

• Schedule1: active esta casilla si quiere utilizar el horario 1
• Schedule1 > Relay on: indica la hora de inicio de conmutación del relé del horario 1
• Schedule1 > Relay off: indica la hora de inicio de conmutación del relé del horario 1
• Schedule2: active esta casilla si quiere utilizar el horario 2
• Schedule2 > Relay on: indica la hora de inicio de conmutación del relé del horario 2
• Schedule2 > Relay off: indica la hora de inicio de conmutación del relé del horario 2
• SMS: active esta casilla si quiere conmutar los relés enviando un mensaje SMS
• SMS > Relay On with text: texto del SMS con el que activar el relé
• SMS > Relay Off with text: texto del SMS con el que desactivar el relé
• SMS > On/Off with text: texto del SMS con el se activa el relé durante 3 segundos. Muy indicado para realizar resets de equipos externos con un único SMS
• External Devices > Temperature Sensor: active esta casilla si quiere conmutar un relé en
  función de la temperatura de un sensor de temperatura conectado al puerto serie del router
• External Devices > Temperature Sensor > Max Temperature: temperatura máxima a partir de la cual se activa el relé. La histéresis es de 1 grado
• External Devices > Temperature Sensor > Min Temperature: temperatura mínima a partir de la cual se activa el relé. La histéresis es de 1 grado
• External Devices > Distance Sensor: active esta casilla si quiere conmutar un relé en función
  de la distancia leída a traves de un sensor sonar de la marca Maxbotix conectado al puerto
  serie del router
• External Devices > Distance Sensor > Max Distance: distancia máxima a partir de la cual se
  activa el relé. La histéresis es de 25cm.
• External Devices > Distance Sensor > Min Distance: distancia mínima a partir de la cual se
  activa el relé. La histéresis es de 25cm.
• Jamming detection: active esta casilla si quiere conmutar los relés cuando se detecte una
  sospecha de Hamming (inhibidor GSM)
• Jamming > Seconds: cuántos segundos quiere activar el relé tras la derección de la sospecha
  de Jamming
• Astronomical clock: active esta casilla si quiere conmutar los relés mediante el reloj astronómico (en el momento exacto del orto (salida del sol) u ocaso (puesta del sol))
• Astronomical clock > Titan Latitude: indique la latitud donde está ubicado el Titan para el
  calculo astronómico
• Astronomical clock > Titan Longitude: indique la longitud donde está ubicado el Titan para el calculo astronómico
• Movement Detection: active esta casilla si quiere conmutar el relé cuando se detecte
  movimiento (sólo disponible en los modelos Titan-mini)
• Movement Detection > Seconds: segundos que permanecerá el relé activado tras la detección
  de movimiento
• GPS Area: active esta casilla si quiere conmutar el relé cuando el router Titan se encuentre
  dentro de un área GPS definida en la sección “External Devices > GPS Receiver”
• Logger: active esta casilla si quiere registrar y enviar los eventos de conmutación de un relé a
  su servidor web mediante un objeto JSON

NOTAS ADICIONALES

• Una vez finalizada la configuración pulse el botón “SAVE CONFIG” para guardar los cambios. Recuerde que debe reiniciar el router para que se apliquen los nuevos cambios
• Si activa la casilla del Logger para enviar el cambio a su servidor, el formato de la trama JSON enviada es la siguiente:

{“IMEI”:”354740050367237”,”TS”:”17/02/2014 19:02:46”,”TYPE”:”RELAY”,“P”:”1234”,”ID”:1,”VAL”:0,”WHY”,”AT”,WHYH”,””}

Donde:
IMEI: número identificativo del router. Único para cada equipo
TS: time stamp DD:MM:YYYY HH:MM:SS
TYPE: tipo de datos. En este caso modbus
P: campo ID del Logger (External Devices > Logger configuration)
ID: ID de relé (0 ó 1)
VAL: valor del relé (0 desactivado ó 1 activado)
WHY: motivo por el que se ha actuado sobre el relé
• “SCHE1” > relé conmutado por horario 1
• “SCHE2” > relé conmutado por horario 2
• “TEMP” > relé conmutado por temperatura
• “DIST” > relé conmutado por distancia
• “AT” > relé conmutado por comando AT
• “JAMM” > relé conmutado por sospecha de Jamming
• “ACCEL” > relé conmutado por detección de movimiento
• “GPS” > relé conmutado por celda GPS
• “ASTRO” > relé conmutado por relé astronómico
WHYH: en caso de haber sido conmutado por temperatura o distancia, indica la
temperatura o la distancia por la que conmutó
