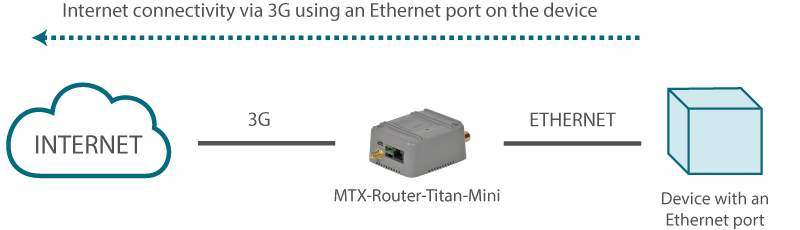

Detalles del escenario ejemplo:
- Se dispone de un dispositivo con puerto ETH al cual se quiere dar acceso a Internet para el
envío de datos a la nube. El PLC tiene dirección IP local 192.168.1.70 - Se tiene que poder acceder a la configuración del router de forma remota en el puerto estándar TCP 80
- Se utilizarán tarjetas telefónicas SIM con dirección IP fija
Solución: MTX-Router-Titan mini router
Ejemplo de configuración listo para ser usado:
Puede cargar el ejemplo cómodamente desde en entorno de configuración web del propio router, desde el menú “Other>Backup/Examples”.
Detalles:
- Tras la carga de la configuración en su router, puede acceder a la configuración del router con el usuario y Password por defecto: “admin” y “admin” y dirección IP “192.168.1.2”
- Revise principalmente en grueso de la configuración en los menús “Wan>Basic Settings”
- Recuerde que para que funcione, la dirección IP del PLC debe estar dentro del rango de la dirección IP LAN del router y que debe especificar la dirección IP de Gateway del PLC con la dirección IP de LAN del router, es decir, 192.168.1.2 en este ejemplo
Ingresar el modo de conexión «ethernet» o «módem»:
En el caso de una configuración por ethernet, tener el cuidado de que los parámetros IP sean compatibles con el acceso al servidor según la configuración de la red local del concentrador. En el caso de una conexión por ethernet, la configuración debe ser compatible con la topología de la red local del concentrador para que pueda acceder a los servidores. Esta configuración se hace a través de la página de configuración «Networks» (ver capítulo 3.2.2.3: «Redes (Networks)«).
En el caso de una conexión por módem, la configuración del módem debe ser correcta antes de poder efectuar una conexión. Esta configuración se hace en la página de configuración «Modem» (ver capítulo 3.2.2.4: «Módem«).
Los parámetros de los servidores a configurar como mínimo son los siguientes:
Por lo tanto, hay que los campos: «Interface», «Type», «Server type», «Address», «Port», «Login» y «Password».
Los otros campos se pueden dejar a los valores por defecto, a condición de que los repertorios hayan sido creados antes correctamente. (Ver capítulo 3.1.2 : «Archivos de configuración« para más detalles.
Esperar. El concentrador arrancará con su configuración de fábrica.
